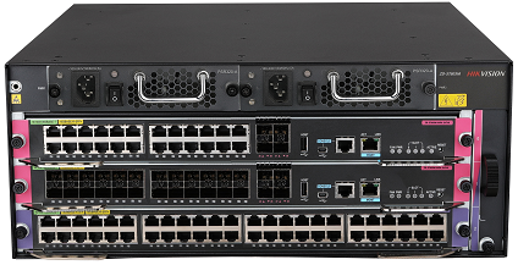

框式交换机ZD-S7800

框式交换机ZD-S7800

• 采用了创新的硬件设计，通过全分布式的独立控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和毫秒级的高可靠保障

• 支持虚拟化技术，就是把多台物理设备互相连接起来，使其虚拟为一台逻辑设备，用户可以将这多台设备看成一台单一设备进行管理和使用

• 全面支持IPv4/IPv6双协议栈,支持多种隧道技术，支持IPv4/IPv6的组播技术，为用户提供完善的IPv4/IPv6解决方案

• 支持Multi-VRF特性，可以作为MCE设备使用

• 提供完善的安全防护机制，可从控制、管理、转发三平面全面保障网络的安全：在控制平面，内置协议报文攻击识别模块，防止TCN、ARP等协议报文攻击，OSPF/BGP/IS-IS路由协议采用MD5验证，防止非法路由更新报文导致的网络瘫痪；在管理平面，SNMPv3网管协议，SSH V2，基于802.1x、AAA/Radius的用户身份认证以及分级的用户权限管理保证了设备管理的安全性

• 支持强大的ACL能力：支持标准和扩展ACL；支持基于VLAN的ACL，方便用户配置，节省ACL资源；支持出方向和入方向的ACL，满足金融等行业访问权限严格控制的需求

• 采用无单点故障设计，所有关键部件，如主控板、电源和风扇等采用冗余设计；无源背板避免了机箱出现单点故障；所有单板和电源模块支持热插拔功能；设备可以在恶劣的环境下长时间稳定运行，达到99.999%的电信级可靠性

• 支持RRPP环网技术

功能特性

交换方式：

存储转发

QoS：

支持流量整形（Traffic Shaping）支持802.1P/DSCP优先级Mark/Remark 支持层次化QoS（H-QoS），支持三级队列调度支持队列调度机制，包括SP、WRR、SP+WRR、CBWFQ 支持拥塞避免机制，包括Tail-Drop、WRED 支持 Mirroring

VLAN：

支持基于端口、协议、子网和MAC的VLAN划分支持SuperVLAN、PVLAN 支持Multicast VLAN+ 全部依靠VLAN-ID进行转发，不涉及MAC地址学习支持VLAN MAPING/灵活QinQ

STP：

支持STP/MSTP/RSTP

组播：

支持IGMPv1/v2/v3 、IGMPv1/v2/v3 Snooping 支持IGMP Filter、IGMP Fast leave 支持PIM-SM/PIM-DM/PIM-SSM 支持MSDP 支持AnyCast-RP 支持MLDv2/MLDv2 Snooping 支持PIM-SMv6、PIM-DMv6、PIM-SSMv6

安全特性：

支持Portal认证、MAC认证、IEEE 802.1x认证和IEEE 802.1x SERVER 支持AAA/Radius 支持SSHv1.5/SSHv2 支持ACL流过滤机制支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限支持受限的IP地址的Telnet的登录和口令机制支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定支持uRPF 支持主备数据备份机制支持故障后报警和自恢复

管理维护：

支持FTP、TFTP、Xmodem 支持SNMP v1/v2/v3 支持sFlow流量统计支持RMON 支持NTP时钟支持设备在线状态监测机制，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测

IPV4路由：

支持ARP Proxy、DHCP Relay、DHCP Server、静态路由、RIPv1/v2、OSPFv2、IS-IS、BGPv4 支持等价路由、策略路由、路由策略

IPV6路由：

支持ICMPv6、ICMPv6重定向、DHCPv6、ACLv6、OSPFv3、RIPng、BGP4+、IS-ISv6 支持手工隧道、ISATAP、6to4隧道、IPv6和IPv4双栈

ACL：

支持标准和扩展ACL 支持基于VLAN的ACL 支持Ingress/Egress ACL、Ingress/Egress CAR，粒度可达8Kbps 支持两级Meter能力支持VLAN聚合CAR，MAC聚合CAR功能

报文抑制：

支持端口广播/多播/未知单播风暴抑制

虚拟化：

支持虚拟化

NTP：

支持NTP时钟

DHCP：

支持DHCP

MPLS：

支持L3 MPLS VPN 支持L2 VPN: VPLS、VLL (Martini, Kompella) 支持MCE 支持MPLS OAM 支持分层VPLS，以及QinQ+VPLS接入支持P/PE功能支持LDP协议

性能参数

交换容量：

23.04Tbps/64Tbps

包转发率：

2880Mpps/22500Mpps

软件功能

可靠性：

支持主控板1+1冗余备份、电源1+1冗余备份所有单板支持热插拔支持CPU保护技术支持VRRP 支持Ethernet OAM（802.1ag和802.3ah）支持MAC Tracert 支持RRPP、ERPS 支持Graceful Restart for OSPF/BGP/IS-IS 支持DLDP 支持VCT 支持Smart-Link 支持热补丁
