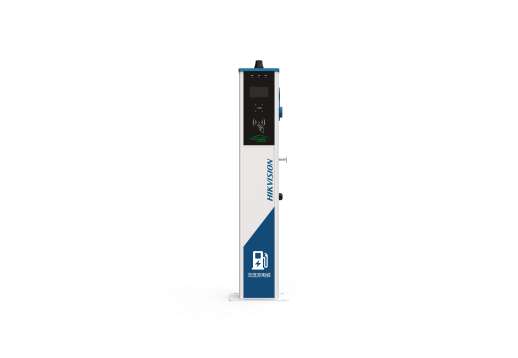

交流充电桩-立柱式

• 交流充电桩系统采用模块化设计，主要由监控单元、集中器单元、读卡器单元、电表单元、状态指示单元、枪线单元组成，各功能单元紧密配合。

• 监控单元：系统数据的采样、处理和控制；

• 读卡器单元：识别充电卡信息及进行充电的起停控制；

• 电表单元：交流充电桩电能计量；

• 状态指示单元：系统运行状态的指示；

• 枪线单元：交流电能输出、控制导引信号传输；

一般规范

工作温度和湿度：

-20℃～+50℃

尺寸(mm)：

208(W)*120(D)*1201(H)mm

工作电压：

220Vac±15％ 单相三线制

负载功率：

7kW（单枪）

系统参数

安装方式：

垂直立式安装，最大斜度不应大于 5°

显示方式：

液晶触摸屏，显示充电信息

功能参数

防护等级：

IP54

显示屏参数

屏幕类型：

LCD
